“가장 중요한 건 데이터다.”

Trouble Shooting

1. 하드웨어 문제

이 하드웨어 문제를 해결하느냐 거의 6~7시간은 쓴 것 같다. 모터, 가변 저항, 모터 드라이버, 점퍼 케이블 등 사용되는 부품을 바꿔가면서 테스팅을 진행했었는데, 결국 아두이노 보드를 정품으로 바꾸니까 해결이 되었다.

포트 변환, tty/AC*가 나오지 않는 문제도 마찬가지로 해결되지 않았다.

-> 정품으로 아두이노 보드를 교체하니까 해결됨

2. 소프트웨어 문제

• ROS2 run 하는 프로그램마다 돌아가는 바퀴, 돌아가지 않는 바퀴의 문제 발생

-> 코드에 변수명이랑 serial port가 꼬여서 발생한 문제로 번호를 다시 설정하고, rebuild해서 해결함

• 데이터 수집이 늦어져서 충분한 데이터 확보 실패

-> 과거 2년전 데이터셋과 함께 학습시킴

차선 인식 관련

• 하얀 차선을 건드리면 안 됨 → 차선 복귀보다 차선을 건드리지 않는 게 더 좋음
• 라벨링 시 차선을 제외하고 진행했어야 함
• HSV 범위 조절로 신호등 색상 범위 인식 개선 필요

모델 학습 관련

• YOLOv8은 먼 거리 객체 인식 어려움 → 라벨링 범위 축소 필요
• 라벨링된 className과 코드상의 className 일치 필수
• Python 코드 수정이 예상보다 많이 필요
• lane2와 traffic_light 데이터 불균형 (lane2가 약 5배 많음) → 효과적 학습 불가

Roboflow & Colab

총 데이터셋 : 약 1500장 lane2 : 약 1350장 traffic_light : 약 150장

1차 데이터 셋 구성

Dataset Split

Type	Percentage	Count	Unit
Train Set	91%	2634	Images
Valid Set	9%	249	Images
Test Set	0%	0	Images

Preprocessing

Item	Configuration
Auto-Orient	Applied
Resize	Stretch to 640x480

Augmentations

Item	Configuration
Outputs per training example	3
Flip	Horizontal
Crop	8% Minimum Zoom, 22% Maximum Zoom
Brightness	Between -24% and +24%
Noise	Up to 1.53% of pixels

2차 데이터 셋 구성

Dataset Split

Type	Percentage	Count	Unit
Train Set	91%	2667	Images
Valid Set	9%	249	Images
Test Set	0%	0	Images

Preprocessing

Item	Configuration
Auto-Orient	Applied
Resize	Stretch to 640x480

Augmentations

Item	Configuration
Outputs per training example	3
Crop	8% Minimum Zoom, 22% Maximum Zoom
Brightness	Between -24% and +24%

3차 데이터 셋 구성

Dataset Split

Type	Percentage	Count	Unit
Train Set	82%	1779	Images
Valid Set	18%	384	Images
Test Set	0%	0	Images

Preprocessing

Item	Configuration
Auto-Orient	Applied
Resize	Fit (black edges) in 640x480

Augmentations

Item	Configuration
Outputs per training example	3
Crop	0% Minimum Zoom, 30% Maximum Zoom
Hue	Between -10° and +10°
Brightness	Between 0% and +25%
Exposure	Between -5% and +5%
Blur	Up to 2px
Noise	Up to 1.5% of pixels

위에 3가지 데이터셋은 모두 YOLOv8로 학습을 진행했으며, 3차 학습이 가장 좋은 성능을 보였음

Roboflow에서 만든 데이터 셋을 Colab에서 학습시킬 때는 아래와 같은 코드가 반드시 필요했다

1. 우리가 데이터 라벨링을 polygon으로 진행했기 때문에 segmentation task로 설정
2. 일반 yolov8n.pt는 박스를 찾는 방법만 알고 있고, 끝에 -seg가 붙은 모델은 박스뿐만 아니라 마스크(모양)를 그리는 신경망(Head)이 추가로 달려 있음.

task=segment mode=train model=yolov8n-seg.pt

학습 결과

결과 해석

A. 손실 함수 (Loss Functions) - 낮을수록 좋음

모델이 정답과 얼마나 틀렸는지를 나타내는 점수입니다. 0에 가까울수록 완벽합니다.

box_loss (Bounding Box Loss)

• 의미: “박스를 얼마나 정확한 위치에 그렸는가?”
• 상세: 예측한 박스와 정답 박스가 겹치는 정도(IoU)를 기준으로 계산

cls_loss (Classification Loss)

• 의미: “물체의 종류(Class)를 맞췄는가?”
• 상세: 차선을 신호등으로 오분류하거나 배경을 물체로 인식하면 증가

dfl_loss (Distribution Focal Loss)

• 의미: “박스 경계선이 명확한가?”
• 상세: 물체의 테두리가 흐릿할 때 이를 보정해 주는 손실값

B. 평가지표 (Metrics) - 높을수록(1.0에 가까울수록) 좋음

Precision (정밀도)

• 의미: “모델이 찾았다고 주장한 것 중에 진짜 정답이 몇 개인가?”
• 예시: 모델이 신호등을 100번 발견했는데 실제는 90개 → 정밀도 = 0.9

Recall (재현율)

• 의미: “실제 존재하는 정답 중에 모델이 찾은 비율은 얼마인가?”
• 예시: 트랙에 신호등이 100개인데 80개만 발견 → 재현율 = 0.8

mAP50 (mean Average Precision @ IoU=0.5)

• 의미: 예측 박스와 정답 박스가 50% 이상 겹쳤을 때를 정답으로 인정
• 결과: 0.948
• 분석: val_loss가 epoch 20 이후 증가 → 모델이 훈련 데이터에 과적합된 것으로 보임

실제 주행 평가

• 자율주행에서는 mAP50이 가장 중요한 지표
• 목표: 트랙 2바퀴 4분 이내 주행
• 결과: 하얀 선을 밟았지만 크게 벗어나지 않음 → mAP50 94.8%는 충분히 좋은 성능
• 개선 과제: 하얀 선 회피 후 중앙 주행으로 더 나은 성능 목표

mAP50-95 (mean Average Precision @ IoU=0.5:0.95)

• 의미: 정답 인정 기준을 50%~95%까지 5% 단위로 높여가며 계산한 평균
• 특징: 더 엄격한 기준이므로 점수가 훨씬 낮게 나타남

---

2. mAP (mean Average Precision) 수학적 산출 공식

mAP는 IoU → Precision/Recall → AP → mAP 순서로 계산됩니다.

단계 1: IoU (Intersection over Union)

두 박스(예측 박스, 정답 박스)가 얼마나 겹치는지 계산합니다.

$$IoU = \frac{\text{교집합 넓이}}{\text{합집합 넓이}}$$

• IoU 값이 특정 임계값(예: 0.5)을 넘으면 “맞췄다(True Positive)“로 판단
• 높을수록 박스가 정확하게 일치

단계 2: Precision(정밀도)과 Recall(재현율)

• TP (True Positive): 맞게 찾음
• FP (False Positive): 틀리게 찾음
• FN (False Negative): 놓침

$$Precision = \frac{TP}{TP + FP} (정확도)$$ $$Recall = \frac{TP}{TP + FN} (재현율)$$

---

결괏값

Class	Images	Instances	Box(P)	R	mAP50	mAP50-95
all	249	276	0.901	0.963	0.948	0.803
lane2	231	236	0.978	0.951	0.974	0.829
traffic light	39	40	0.823	0.975	0.923	0.777

• 특이사항: Precision(0.823)이 Recall(0.975)보다 낮다. 이는 “신호등은 절대 안 놓치는데(Recall 높음), 가끔 신호등이 아닌 걸 신호등이라고 착각(Precision 낮음)한다” 는 뜻으로 해석이 가능하다.

부족한 점

제어부 (Motion Planner)

차선 제어신호

• motion_planner.py에서 차선 제어신호 생성 시 기울기와 좌표 둘 다 사용했어야 정확한 작동 가능
• 카메라 시야에 따라 기울기 값이 달라짐 (가까운 거리 vs 먼 거리)
• 기울기만으로는 제어신호 생성 불가능

LiDAR 센서

• 테스트 환경: 범위 0~70°, min_dist = 0.5m, max_dist = 1.0m
• 테스트 환경에서는 정상 작동
• 실제 주행 환경에서는 작동하지 않음 → 파라미터 재조정 필요

마무리

데이터 수집부터 전처리, 모델 학습 및 평가, 코드 수정, 실제 주행까지 방학에 금,토,월,화 이렇게 4일 동안 진행한 첫 자율주행 프로젝트였습니다. 금,토요일은 데이터 수집 및 전처리 + 라벨링 진행 -> 모델 학습을 진행한 뒤 월요일날 테스트 주행을 해봤는데, 학습한 모델로 주행을 하지 못해서 sample data로 다시 라벨링을 진행하고, 다시 학습을 시켜서 주행을 시켰고, 이 과정에서 마지막 데이터셋으로 학습한 모델이 정상적으로 주행을 하는 것을 확인 할 수 있었지만, traffic_light나 lidar의 문제는 화요일날 당일에 발견했기에 월요일날 밤 늦게 끝내고 화요일날 와서 약 2시간 동안 수정을 한 뒤 실제 주행을 했습니다. 결과는 아쉽지만(장려상), 다음에 이와 비슷한 대회를 하게 된다면 이번에 배운 시행착오를 토대로 보다 좋은 성적을 낼 수 있을 것으로 생각됩니다.

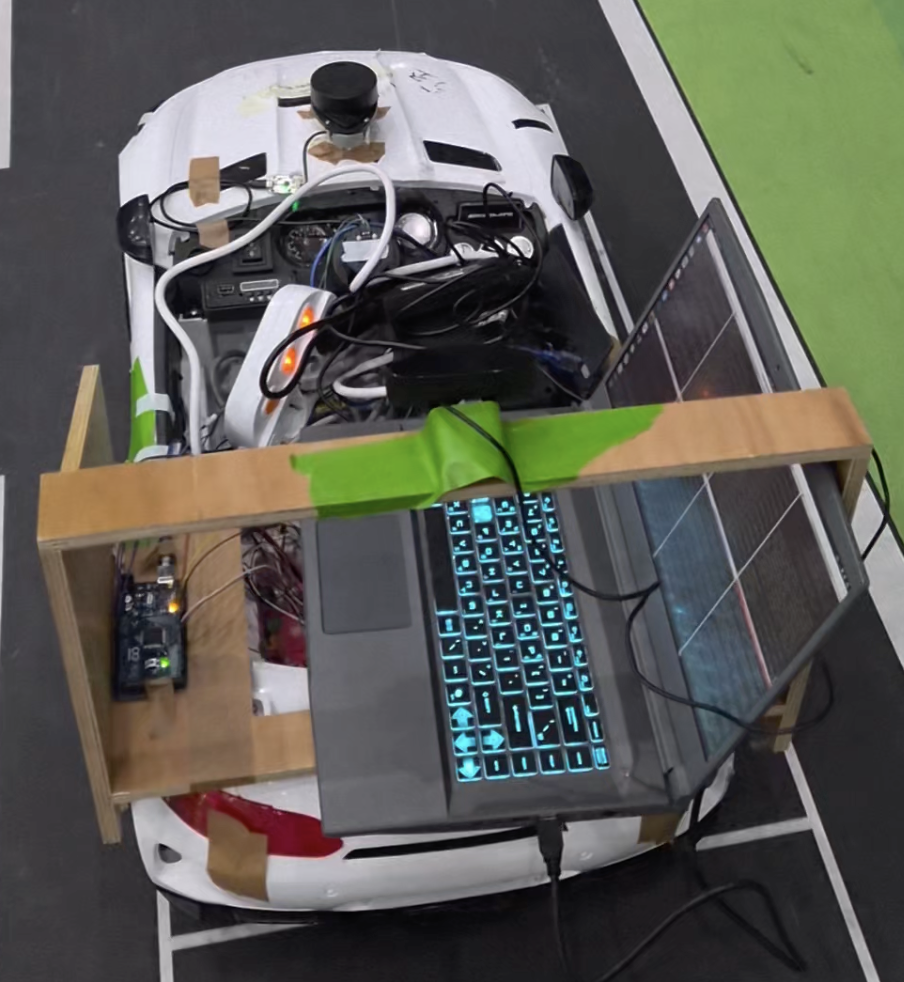

[1/16 ~ 1/20] AI-SW Car 개발 및 주행 회고 작성 완
